蝕刻加工中，鏤空蝕刻加工是一項比較難把握的技術，為了獲得理想的鏤空效果，應該注意哪些問題呢，今日，深圳蝕刻加工廠家——鑫海森就來為大家講解一下鏤空蝕刻加工需注意的事項：
首先在進行鏤空蝕刻加工時：
1.圓孔直徑應不小于材料厚度的125%;
2.方孔邊長及棱形的最小對角線不應小于材料厚度的150%。這個要求同樣也適合于非鏤空的圖文蝕刻。
另外對于較厚的材料且要求圖文精細的鏤空蝕刻加工，根據一些工廠的經驗，先把已做好圖文的正面用保護膠紙封閉，蝕刻背面，經蝕刻到材料厚度一半時，再把正面保護膠紙去掉，同時兩面進行蝕刻。這是一種很有效的方法，在生產中可以借鑒。
再來，在設計照相底片時，如果要求圖文線條精細且有較深的蝕刻深度或進行鏤空蝕刻，必須要把側切量計算準確，否則經蝕刻加工后的圖文會有較大的失真而造成蝕刻失敗。這里要注意一個問題，在進行圖文蝕刻加工時，有陽文蝕刻和陰文蝕刻。
陽文蝕刻：經蝕刻后的圖文線條尺寸會變細；
陰文蝕刻：經蝕刻后的圖文線條尺寸會變粗。
所以在制作照相底片時一定要注意這個問題。照相底片線條尺寸估算方法如下:
圖文蝕刻(陽文):照相底片線條尺寸二要求圖文線條尺寸+蝕刻深度xFx2
圖文蝕刻(陰文):照相底片線條尺寸二要求圖文線條尺寸一蝕刻深度xFx2
鏤空蝕刻(單面蝕刻):照相底片圖文尺寸=要求圖文尺寸+材料厚度xFx2
鏤空蝕刻(雙面蝕刻):照相底片圖文尺寸二要求圖文尺寸+材料厚度xF
式中:F為側蝕率。
式中的鏤空蝕刻是指剛蝕刻透時的側蝕量，這時的蝕刻截面并不是一垂直面，而是一向外突起的尖角，尖角突出部分約為材料厚度的1/4，如要將尖角蝕刻成近乎于垂直截面，還需要繼續蝕刻加工，由此而產生的新的側蝕量根據截面要求不同而異，這主要通過實驗獲得數據，在設計底片時應把這一增加的側蝕量加上。鏤空蝕刻其實并不難，在實際操作過程中，只要你把握好，所有的問題會迎刃而解。

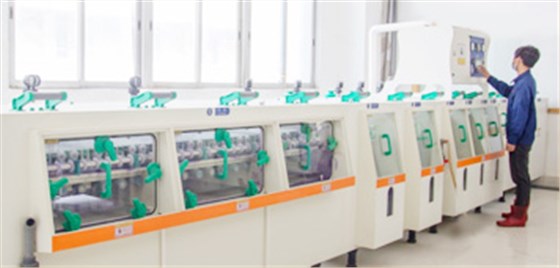

以上就是鏤空蝕刻加工中需注意的事項，希望對大家能夠有幫助，提升蝕刻加工實力，為客戶提供滿意的蝕刻加工產品，若您需要鏤空蝕刻加工歡迎聯系鑫海森，至18年鑫海森已經擁有13年蝕刻加工，6條專業蝕刻加工生產線，獲得ISO認證，服務過多家世界500強企業。
